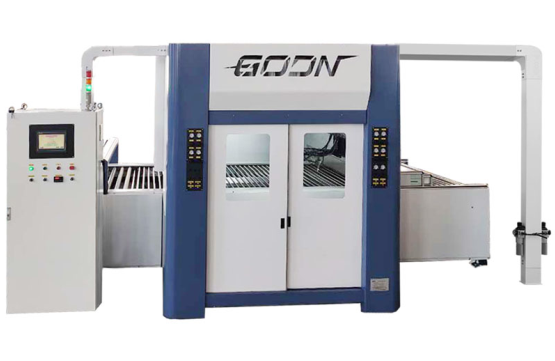

链杆式往复喷涂机

1.1传输系统

(1)、采用链杆式输送，具有免维护、免清洗的优势。

(2)、能过变频调速能更好的提高喷涂效果。

1.2喷涂系统

(1)、往复机构是由伺服电机驱动同步带，沿高速直线导轨做高速往复运动，速度可达到110m/min。每台喷

涂机都配有2个往复机构。

(2)、可根据工件的大小及厚度调整高度、宽度、角度，可以有效的控制油漆的喷涂量和输送速度，使侧面

的漆膜均匀不出现流挂。

(3)、本机配备两个往复机械手，最多可以安装8把喷枪，可根据生产工艺确定喷枪的角度和喷枪开放数量。

达到喷涂均匀，以提高产品质量。

(4)、入口处的光栅自动测宽系统可以自动测知待喷工件宽度，使得喷枪的行程和开关时间更加准确，减少

了不必要的浪费。

(5)、喷枪的开关都基于对工件的扫描，通过喷涂区域进料处的传感器来实现的

(6)、喷涂参数由操作员在触摸式显示屏上来设置

(7)、PLC控制系统的应用使得操作更简单、直接

(8)、针对本生产工艺特点，喷漆室做加大加宽处理，保证室内循环风的自由流动，确保涂装和除尘效果。

1.3空气循环系统

(1)、进风口配置压风风机可单独进行开关，风量大小可通过变频控制，可保证喷涂效果并有效遏制

漆雾扩散。

(2)、进入喷室的空气经过了2次过滤，，使得喷室内的空气保持无尘。

(3)、排风风机有效的排除了喷室内的漆雾。

(4)、排风系统对喷漆室内空气进行2次过滤,使排出气体对人体有害的化学含量降低。
